熱像儀人員計數探測器IRI-1004
IRISYS IRI 1004 是一個新的熱配置基于的人員計算可適用對各種計數的應用：

●零售,購物商場 &商店●休閑,酒店 &賭場●偵測, 防護&安全●運輸 & 車上的 ●智慧建筑物
關鍵的好處包含：
●操作與環境光線無關●最小設定●使用者-可定義的計數線●總線的連接達30個裝置●廣泛的開放能力達8個裝置
簡述：

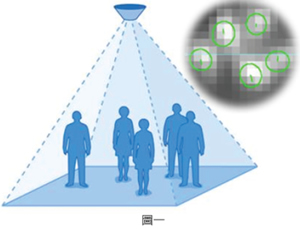

IRC1004 是一個人群計算裝置有成象光學，傳感器，信號處理和界面技術電子全部包含在一個被鑄成的塑料殼里面。 裝置通常使用以向下看的的模式，藉由目標區域的被不阻礙的檢視。裝置光學地運作， 看見人們在作為紅外線輻射下面透過發出的熱， 經過一個鍺透鏡用60°的視野。測知面積在寬度對架設畫面高度大約相等的底板上是一個角尺；在 3.5 m 裝置 ’見到’ 在底板上的這 3.5 x 3.5 m 角尺。 從2.5 - 4.5 m 安裝高度范圍能布滿標準的透鏡和這40°視野透鏡，, 提供增加的安裝高度，是可提供的的作為工廠適合的選擇。 裝置可能被使用當做單一計算節點，聯接進入達30個個別的裝置網絡之內或者配置跨越一個廣泛的通路。 在寬的開放模式的達 8 裝置的模式被聯接跨越廣泛的通路而且將以一個寬的 ’足跡’ 跟使用者系統出現當做一計數器裝置。提供二種風格輸出讓連接至多數的使用者輸入/輸出需求。最簡單的數據輸出是借著繼電器;有二個繼電器在是結構提供計數來自系統的數據的軟件的裝置里面。繼電器讓單機系統藉由連接到一個簡單的數字計數器的繼電器被推行, 舉例來說。一個數據匯流輸出也被提供;這以那為基礎能二線的協議 (控制器面積網絡), 高性能多的放總線標準用高雜音免疫和能力驅動超過數百公尺。組織工具是一個Compaq iPAQ palm-top PC.這允許被一個單獨的值機員建立而且也謹慎和便于手提攜帶。
覆蓋范圍表
架設畫面高度決定有效的最大覆蓋范圍面積,如表所示。

架設畫面高度 (m)	Footprint (mxm)	計數面積 (mxm)
60 m1lens
2.5	2.8 x 2.8	2.5x2.5
3.0	3.4 x 3.4	3.1x3.1
3.5	4.0 x 4.0	3.7x3.7
4.0	4.5x4.5	4.2x4.2
5.0	5.7x5.7	5.4x5.4

檢波速度范圍: 0.5ms-1 ~ 3ms-1 溫度靈敏度: < 2.0K

電源需求 供給電壓： 10-28V DC 波幅： 2Vpk-pk 在供給電源電壓范圍之內 典型的供給電流：70 mA at 12 V, 60 mA at 24 V

機身
外殼： 白色 ABS

尺寸 ：111mm diameter x 50mm deep

重量： < = 0.2 kg

架設： 二固定之洞在底座

裝置的前面部分是可移動的由底座做旋轉和推, 卡栓樣式行動 。這允許排除和替換由可伸張的桿 。

(圖二)



環境

計數器為戶內的環境的使用被想要, 自由從在
溫度或濕度方面的迅速改變。對于比較嚴格的
環境， 應該使用 IRC 1003。

操作溫度： 0 °C 至 +40 °C(無凝結)

儲存溫度： -10 ° 至 +50 °C
