多功能絕緣電阻測試儀MI2086(61557) (10合1)
- 絕緣測試0---1000V
- 接地電阻測試（鉗形+接地電極測試）
- 保護裝置連續性測試
- 回路（線路）電阻/阻抗/電流測試
- 相序測試
- 電壓測試
- 電流測試
- 功率及能量測試
- 諧波分析
- RCD保護裝置測試
適用領域：
- 電力低壓電氣維護
- 工廠低壓電氣維護
- 建筑樓宇電氣維護
- 通訊部門電氣維護
- 市政系統電氣維護
|
特點優點：
- 低壓電氣安裝安全性測試 滿足EN61557BI標準
- 多功能測試儀器，快速測試及解決問題
- 單手既可完成測試及存儲功能
- 功能完善的測試軟件能夠支持整個測試過程
- 具有INTERNET升級能力
技術參數:
| 絕緣電阻 |
測試電壓：50、100、250、500、1000V DC |
| 電阻范圍:0---1GΩ |
| 分辨率:0.001；0.01；0.1；1；10MΩ |
| 精度:+（2%+2位） |
| 測試電流:>1mA |
| 保護導體連續性測試 |
顯示范圍：0.00-19.99-199.9-1999 Ω |
| 精度：+（2%+2位) |
| 開路測試電壓：4---7 DC |
| 測試電流：>200 mA |
| 測試導線補償：有 |
| 自動極性轉換：有 |
| 連續性測試 |
顯示范圍：0.00--199.9--2000Ω |
| 精度：+（3%+3位） |
| 分辨率：0.01；0.1；1Ω |
| 短路測試電流：<7 mA |
| 自動極性轉換：有 |
| 連續性測試 |
顯示范圍：0.00--2000Ω |
| 分辨率：0.01；0.1；1Ω |
| 精度：+（讀數的5%+2D） |
| 開路測試電壓：4---7DC |
| 接地電阻測試（四線電極方法） |
范圍：0---20KΩ |
| 分辨率：0.01Ω |
| 基本精度：+（2%+3位） |
| 測試電壓：40V 125HZ |
| 短路測試電流：<20 mA |
| 高抗干擾能力：有 |
| 接地電阻（四線電極+鉗形測試) |
特點與四線地樁測試方法一致 |
| 接地電阻(雙鉗口方法) |
顯示范圍：0---19.99---1000.0Ω；精度：+（10%+2位） |
| 土壤電阻率 |
范圍：0---2K ΩM；計算：ρ=2лａRe；電極距離：0---30m |
| RCD 保護裝置 |
電流：10/30/100/300/500/1000mA；RCD類型：AC，標準或可選擇 |
| RCD-接觸電壓 |
范圍：0.00---9.99 10.0---100V |
| 分辨率：0.01V |
| 精度：（-0/10）%+0.2V |
| 測試電流：<0.5IΔN |
| RCD-接地/回路電阻 |
測試原理：鉗形+接地電極測試；范圍：0---10K Ω |
| RCD-觸發時間范圍 |
通用型:0 ---300毫秒(0.5IΔN,IΔN)；0 ---150毫秒(2IΔN)；0 ---40毫秒(5IΔN) |
| 選擇型0 ---500毫秒(0.5IΔN,IΔN)；0 ---200毫秒(2IΔN)；0 ---150毫秒(5IΔN) |
| 精度：3毫秒 |
| RCD-觸發電流 |
范圍：IΔ （0.2---1.1）IΔN；范圍：tΔ/IΔ 0 ---300毫秒；范圍：Uci（Uc/IΔ） 0 ---100V |
| 故障回路 阻抗/電阻及電流 |
Z, R, X范圍：0.00 / 20 / 200 / 2000 Ω
Z, R, X精度：+（2%+3D）
Ipsc（電流）：0.06A---24.4KA
電壓：100---264V，45---65HZ |
| 預置短路電流下的接觸電壓 |
范圍：0.00 / 10.0 / 100 / 264V；精度：+（3%+0.02V × Ipsc） 010-82613432 |
| 線路回路 阻抗/電阻及電流 |
Z、R、X范圍：0.00 / 20 / 200 / 2000 Ω
Z、R、X精度：+（2%+3D）
Ipsc（電流）：0.06A---42.4KA
電壓：100---440V，45---65HZ |
| N-PE回路接地電阻及電流 |
測試方法：內部發生器（接地阻抗）
R I-pe：0.00 / 20 / 200 / 2000 Ω
R I-pe精度：+（2%+3D）
Ipsc（電流）：0.06A---24.4KA |
| 電壓 |
范圍：0---440V, 45--65HZ；精度：+（2%+2D） |
| 電流(有效值) |
范圍：0---200A；分辨率：0.1；1mA;0.01；0.1；1A；精度：+5% |
| 峰值電流 |
范圍：5---280A；精度：+5% |
| 變阻器過壓保護裝置--擊穿電壓 |
測試原理：直流電壓 500V/秒；范圍：50---1000V；精度+（5%+10V） |
| 故障，保險絲，導體定位器 |
原理：電源注入或施加一個測試信號
電流<1A 3600HZ 30-264V 45-65Hz
Us<7V脈沖3600HZ Isc<50mA 脈沖 |
| 功率（單相) |
范圍：0---88KW/VA/Var
分辨率：0.1，1，0.01K，0.1KW/VA/ Var
精度：+（7%+1位）
電壓范圍10---440V 50HZ
cosφ范圍：0---1 |
| 能量（電度） |
計算：W = ∑ P X Δt；范圍：0---2000KWh；精度：+（7%+1位） |
| 諧波分析（電壓及電流） |
范圍：奇數值到21次
每次諧波范圍：0.0---100%
THD范圍0.0---1000%
精度：+（5%+5位） |
| 相序 |
1、2、3或2、1、3 |
| 一般參數: |
| 電源 |
6V 自動關閉功能，自動關閉 |
| 顯示 |
帶背景光的的圖形LCD顯示 |
| 記憶功能 |
能夠記憶2000個測試結果 |
| 計算機接口 |
RS-232接口 |
| 尺寸重量 |
265×110×185mm 1.8kg8 |
| 保護等級 |
雙重絕緣保護 |
| 防護等級 |
IP54 |
| 工作溫度 |
0---40℃ 85%RH |

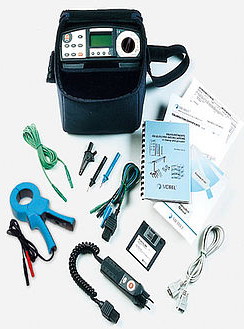

| 附件 |
主機、3×1.5米測試導線及測試頭、鱷魚夾、測試軟件及RS232接口電纜、軟包、說明書、兩個接地電阻測試鉗（A1018+A1019）、20米接地電阻測試線（S2001） |
| 選件 |
S2002 50米接地電阻測試導線
A1110用于相序測試的電纜
A1002用于絕緣電阻或連續性測試
A1005定位器 | | |
|
 |
