電能質量監測系統

系統簡介：
　　WPQSM電能質量監測與分析系統以計算機技術、數據庫技術、網絡通信技術為依托，結合電網中各個監測點構建成一個完整的電能質量監測網絡系統，從而實現對電網各項電能質量指標的在線監測和統計分析。整個系統軟件從功能上可以分為監測單元、通信服務、數據庫、監測與分析平臺等多個子系統。
功能實現：
1、終端監測單元：
　　由WPQ1000A/WPQ1030A電能質量監測儀完成。

2、通信服務系統：
　　主要由監測儀通信系統、通信服務器以及通信模塊組成，其中監測通信系統負責接收通信服務器指令、解析指令、查找打包所需數據并通過通信模塊上傳到通信服務器；通信服務器負責所有與電能質量監測儀進行的數據通信，并支持以太網接口、USB接口等通信方式。

3、數據庫服務系統：
　　主要由數據庫、數據庫內部處理程序以及數據庫管理模塊組成，數據庫用來存儲電能質量監測與分析系統中各項電能質量監測儀上傳的監測數據；數據庫同時還為系統中監測與分析平臺提供數據檢索等數據服務支持。數據庫支持MSSQL和ORACLE等大型數據庫。

4、監測與分析平臺：
　　主要由在線監測、電能質量分析與參數設置管理組成。在線監測主要負責監測電能質量數據的實時刷新紀錄，按照國家標準要求每3秒鐘刷新一次實時數據；電能質量分析主要負責對統計分析的數據進行數值表、曲線分析以及報表打印處理等操作；參數設置管理主要負責對系統的各種參數以及電能質量監測儀的各種參數進行設置和管理。

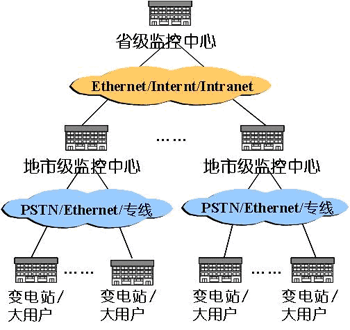

整體結構：
