■ 用途說明：

      YXD型光電耐震電接點壓力表具有抗環境振動，介質脈動和沖擊載荷特性。儀表指示清晰、穩定、電信號切換可靠。
      儀表適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量，除指示功能外，還具有上下限（或雙上限、雙下限）二位可調信號控制。
       儀表采用非接觸式電接點，其設定接點上應用了光電傳感器，構成無接點信號切換裝置。通過控制電路，經高靈敏繼電器輸出，故儀表靈敏度極高，響應快速，控制精度高 ，無滯后、跳躍現象。在低電壓工作時，一般接點式裝置浸沒于阻尼液中，其接點附著油膜，增大接觸電阻，使接點不能有效工作，電流大時燒蝕嚴重。采用光電無觸點信號切換，無電弧，無接點蝕損現象，故使用壽命長，開關特性優良，低于24V工作電壓時仍能安全可靠工作。
       該型儀表已獲新型實用專利，專利號：99229277.8。儀表能適應特殊場所，各種工作條件，廣泛應用于石油、化工、機械、冶金、核能技術及開關頻繁的工藝流程。

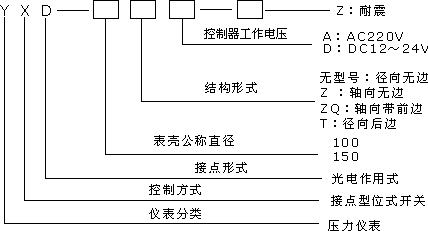

■型號命名

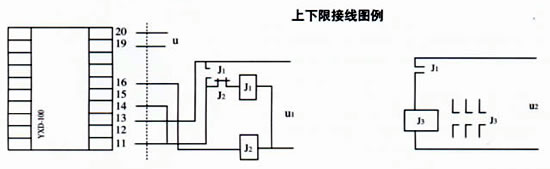

■接線圖例：
         當壓力在下限設定值以下時J₃通電，主機運作。當壓力升至上限設定值時J₃斷電，主機停止工作。壓力下降至下限設定值J₃又接續，主機運作。

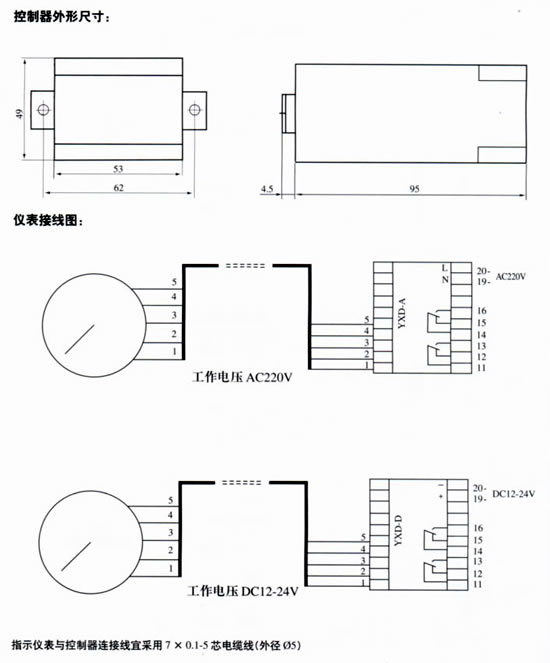

      U允許DC12V~24V YXD-100D型
      AC220V YXD-100A型



■使用與訂貨須知：
    工作環境應無腐蝕性氣體
    接裝后請剪除儀表表殼頂部橡膠塞凸起部，令儀表內腔與大氣相通，以保證儀表精確度
    訂貨請說明名稱、型號、測量范圍、工作電源。
    腐蝕性環境或腐蝕性介質請另行說明。
    工作電源為24VDC時,勿與輸出端感性負載共用24V電源，宜用儀用安全電源或獨立供電。
