YTZ-150電阻遠傳壓力表

商品品牌：國產儀器商品型號：YTZ-150 點擊次數:5423次商品折扣：聯系客服產品咨詢： 020-83502535 24小時客服熱線：18002277150

詳細參數

YTZ-150電阻遠傳壓力表

YTZ-150電阻遠傳壓力表

■ 用途說明：
電阻遠傳壓力表適用于測量對銅及銅合金不器腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置—滑線電阻式發送器，故可把測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。

■ 主要技術指標：
○精確度等級：1.6
○發送器起始電阻值：3~20Ω

○發送器滿度電阻值：340~400Ω

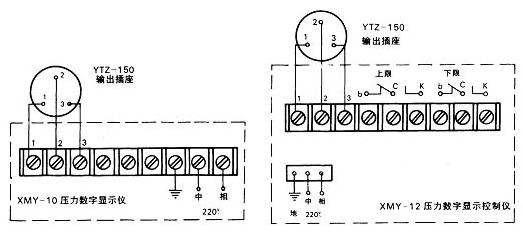

○滑線電阻式發送器接線圖

○使用環境條件：-40~60℃，相對濕度不大于85%，且震動和被測(控)介質的急劇脈動應對儀表正常工作無明顯影響。
○溫度影響：使用溫度偏離20±50℃時，其溫度附加誤差不大于0.4%/10℃。
○重量：1.2kg

■ 結構原理：
本儀表由一個彈簧管壓力表和一個滑線電阻式發送器等組成
儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

■ 測量范圍：

型號	測量范圍 MPa
YTZ-150	0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6；0～10； 0～16；0～25；0～40；0～60
YTZ-150	-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；
