巧用萬用表>>>測量大值電阻

31/2位和41/2位數字萬用表電阻檔的最大量程一般是20MΩ。對于31/2位數字萬用表而言，使用不同的電阻量程也只能測量0.1Ω～19.99MΩ范圍內的電阻；而對于41/2位數字萬用表，則只能測量0.01Ω～19.999MΩ范圍內的電阻。當被測電阻Rx≥20MΩ時，儀表將顯示溢出符號“1”。實驗證明，采用下述的“并聯電阻法”，可將31/2位或41/2位數字萬用表20MΩ電阻檔的量程擴展到100MΩ。

　　一、測量方法

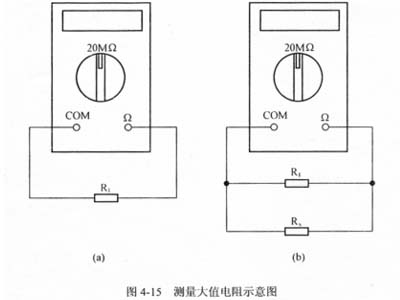

　　預先準備一只十幾兆歐的電阻R1，將數字萬用表撥至20MΩ檔后測出電阻值R1，如圖4-15（a）所示。然后把被測電阻Rx并聯在R1兩端，再測出并聯總電阻R，如圖4-15(b)所示。

　　根據電阻并聯的計算公式很容易推導出
�牐��牐牐牐牐牐牐� (4-13)

　　一、測量舉例

　　被測電阻為一只標記不明的高阻值電阻Rx,R1選用標稱阻值為10MΩ的電阻。使用DT830型數字萬用表的20MΩ電阻檔，實測R1的阻值為10.05MΩ。將Rx與R1并聯后，再用DT830進行測量，測得總阻值R＝7.70MΩ。代入式(4-13)得到

　　由此判定，被測電阻的標稱值應為33MΩ。

　　二、測量注意事項

　　（1） 當被測量電阻Rx的阻值超過100MΩ時，并聯后的總阻值R與選用的標準電阻R1的阻值非常接近，加之數字萬用表本身存在±1個字的誤差，會使測量誤差增大。因而，本法不適合用來測量阻值大于100MΩ的電阻。

　　（2） 測量操作時，應將被測電阻Rx與標準電阻R1并聯接觸牢靠，必要時可用鱷魚夾將兩者固定。
