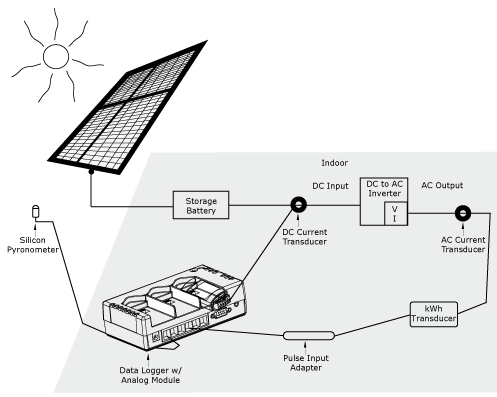

太陽能發電系統效能監測詳細配置分析圖

詳細監測所需要的產品型號如下：
HOBO能源記錄器 H22-001 15通道可接6個模擬接口
模擬接口模塊直流電流改轉器S-FS-CVIA
直流電流傳感器 0-20/40/80 A T-VER-H970-080
可分離架式鐵芯交流電流傳感器 0-5/0-20/0-50/0-100/0-200/0-600 A T-MAG-SCT-xxx
3米線長日照強度傳感器 LIB-M003
日照強度傳感器安裝支架 M-LBA
脈波輸入轉換線Max 120Hz接到SmartSenser板S-UCC-M006
kWh瓦時計208/240 VAC 3-Phase Wye kWh T-WNB-3Y-208
電腦序列鏈接線電腦RS-232至記錄器CABLE-PC-3.5
USB-Serial轉換器電腦USB轉RS-232 CABLE-USB232
HOBOware Pro軟件專業版BHW-PC
